محصولات رایان سازه

قیمت : ۴۰,۰۰۰,۰۰۰ ریال
۲۹,۰۰۰,۰۰۰ ریال
خرید آنلاین
Crack Control - پلاگین کنترل ترک خوردگی دیوار برشی
آخرین نسخه منتشر شده:
۱.۱.۲.۰
تاریخ انتشار:
۲۷ آبان ۱۴۰۲
خرید آنلاین
ویدیو راهنمای نصب
دانلود
المان های بتنی تحت زلزله طرح ترک خورده و سختی شان کاهش می یابد. بنابراین کنترل ترک خوردگی یکی از موارد مهم در طراحی دیوارهای برشی می باشد. در طراحی متداول، کنترل ترک خوردگی با نمایش تنش‌های کششی در مقطع دیوار انجام می‌شود. معمولاً، طراحان با تعیین حداکثر و حداقل مقادیر کانتورهای تنش بر اساس اطلاعات نمایشی در صفحه برنامه، ترک خوردگی دیوارها را تعیین می‌کنند. اما استفاده از این روش ممکن است منجر به ورود خطاهای انسانی در روند طراحی شود. همچنین، با تغییر ضرایب اصلاحی در هر مرحله، توزیع تنش در دیوارها تغییر می‌کند و در یک طراحی صحیح، کنترل ترک خوردگی باید تا دستیابی به یک طرح نهایی با در نظر گرفتن تغییرات تنش در هر مرحله تحلیل ، تکرار شود.
بر این اساس شرکت رایان سازه اقدام به تولید یک پلاگین برای کنترل خودکار ترک خوردگی در دیوارهای برشی کرده است.
این پلاگین نرم‌افزار ایتبس، می‌تواند علاوه بر ایجاد سهولت در تشخیص ترک خوردگی و اختصاص ضرایب اصلاح سختی، از خطاهای انسانی در طراحی نیز جلوگیری کند. همچنین، انجام روند تکراری اختصاص ضرایب اصلاح سختی، تحلیل سازه و کنترل مجدد ترک خوردگی معمولاً برای طراحان زمان‌بر و پیچیده است. امکان اجرای روند تکراری تحلیل از جمله مزیت های استفاده از این پلاگین برای دستیابی به طرح مناسب و نهایی است.
روند کار به این صورت است که حداقل تنش ترک خوردگی در پلاگین بر اساس مبحث نهم مقررات ملی ویرایش 1399 و آیین نامه آبا ویرایش 1400 تعیین می شود، سپس بعد از مشخص کردن تعداد دفعات تحلیل و انتخاب ترکیب بارهایی که برای طراحی دیوار استفاده شده، با استفاده از پلاگین، سازه تحلیل و ضرایب ترک خوردگی به صورت خودکار در نرم افزار ETABS اعمال می گردد.

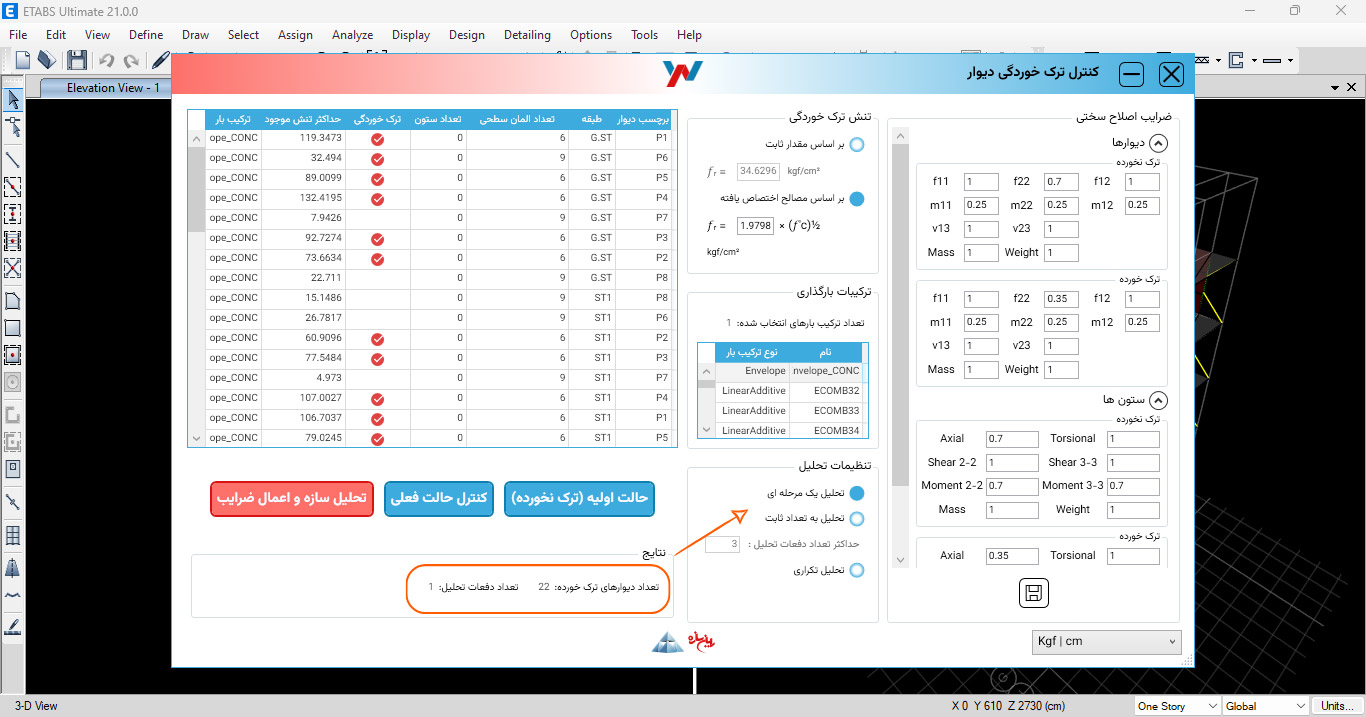

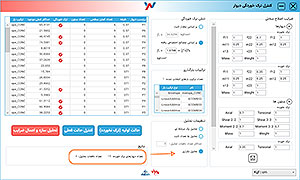

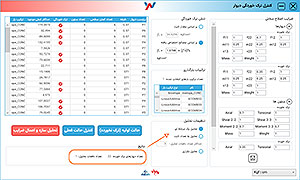

Crack Control plugin
Crack Control plugin
